把摩天大樓蓋進顯微鏡底層：半導體「先進封裝」如何變成 B 站的百萬播放密碼

打開 B 站搜尋欄，輸入「什麼是先進封裝」，跑出來的結果不再是十年前那種畫質模糊、充滿投影片簡報的校園公開課。現在佔據排行榜前列的，是精緻的 3D 動畫、配上快節奏解說的十五分鐘硬核科普，以及標題寫著「徹底講清楚」與「一文看懂」的深度報告。其中幾支解析晶片封裝技術的影片，分別突破了百萬與數十萬次播放量。

一個聽起來極度硬核、理應只存在於工程師會議室裡的半導體術語，正在年輕世代的影音平臺上收割巨大的注意力。這門關於微小電路與晶片堆疊的技術，悄悄成為了科技愛好者與學生族羣之間的全新社交貨幣。

走進微觀城市的重劃區

要理解這場社羣熱潮，得先弄懂「先進封裝」究竟在做什麼。

如果將晶片製造比喻為蓋大樓，電晶體就是裡面的住戶。過去幾十年，摩爾定律主導了科技的發展，工程師不斷把電晶體縮小，在相同面積的矽晶圓上塞進更多住戶。但當製程邁向三奈米、二奈米，物理極限的牆出現了。電晶體小到原子層級，漏電與散熱問題讓微縮成本呈指數級暴增。

於是，產業界將目光從「把大樓蓋得更高」，轉向了「如何把不同功能的大樓組合成一個完善的重劃區」。這就是封裝技術的演進。

傳統封裝像是在晶片外圍穿上塑膠保護殼，拉出金屬腳位連接到電路板上。先進封裝則打破了這層隔閡。

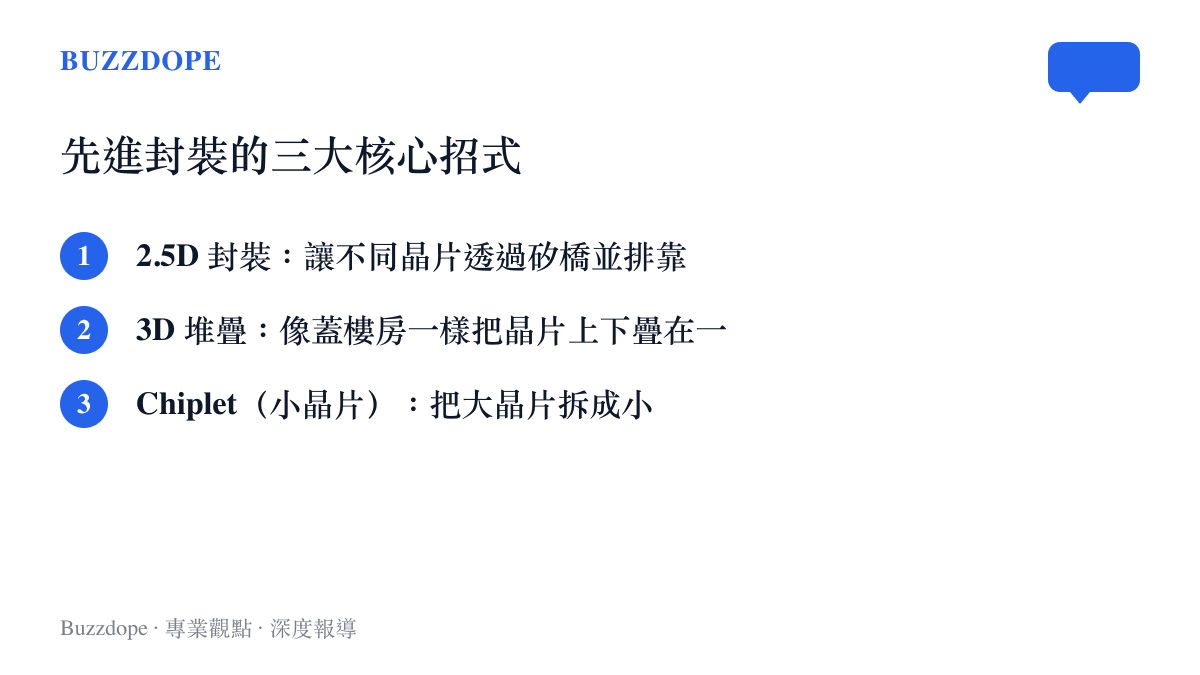

最具代表性的技術被稱為 Chiplet（小晶片）。各大廠商不再堅持把所有功能塞進同一塊大面積的單一晶片，而是將運算核心、記憶體、輸出入控制等不同功能，分別製作成獨立的小晶片。透過稱為矽穿孔（TSV）的微小導線，這些小晶片被緊密地拼裝在同一個基板上，距離近到能在極低延遲下互相傳輸資料。

透過這種方式，原本因為面積過大而良率極低、造價昂貴的頂級晶片，被拆解成幾個面積較小、良率較高的小晶片。這就像放棄了蓋一棟超級巨大的摩天大樓，改用幾棟設計精良的中型建築組成一個高效能的商業園區。

從學術講堂走進短影音戰場

這些極度抽象的微觀物理結構，在影音平臺上迎來了全新生命。創作者們用盡各種視覺語言，把枯燥的工程步驟轉化為具有娛樂效果的影像體驗。

一檔名為「Redknot-喬紅」的帳號發佈了一支名為《用最好的動畫為你講解 什麼是先進封裝》的十二分鐘影片（來源：Bilibili 平臺數據），累積了超過一百三十四萬次播放。影片中，復雜的矽基板與微凸塊被渲染成極具科幻感的 3D 模型，鏡頭帶領觀眾穿梭在晶片內部的微觀城市裡，把光電共封裝（CPO）與倒裝工藝拆解成流暢的視覺動畫。

另一個由「投研部楊摸魚」製作的影片《15分鐘徹底講清楚晶片封裝技術》（來源：Bilibili 平臺數據）同樣突破了百萬播放大關。創作者以極快的語速配合豐富的圖表，將深奧的產業報告轉化為高資訊密度的懶人包。這種影片的彈幕區充滿了「打卡」、「學到了」以及各種硬核技術詞彙的辯論。

這與我們先前觀察到的菲爾茲獎得主引發的數學狂歡有著極為相似的文化底噪。艱澀的專業知識正在被包裝成一種具備觀賞性的影像商品。

影音平臺不再只是娛樂與二次元的專屬陣地，它已經成為年輕人獲取硬核產業知識的一級入口。觀看一支半導體科普影片，獲得的不僅僅是知識本身，更是一種參與當代尖端科技敘事的虛擬在場感。

延續摩爾定律的現實代價

先進封裝在社羣平臺上的火熱，並非憑空出現的技術狂熱。它背後對應著全球半導體產業最真實的焦慮與轉向。

人工智慧運算需求的爆發，讓大型資料中心的算力渴求達到前所未有的高峯。輝達（NVIDIA）等巨頭的頂級 AI 晶片，必須依賴臺積電的 CoWoS 等先進封裝技術，才能將龐大的運算核心與高頻寬記憶體（HBM）完美結合。在 AI 浪潮下，先進封裝成為了決定算力上限的實體瓶頸。

這種產業現實直接輻射到了社羣輿論中。在 B 站的半導體相關影片留言區，網友們討論著封裝基板的供應鏈、分析著不同封裝技術對晶片功耗的影響，甚至辯論著二十八奈米製程的射頻雷達晶片能否被歸類為先進製程。

過去大眾對晶片的認知，往往停留在「幾奈米」這個單一數字。奈米數字越小，晶片越先進，幾乎是所有人的常識。但先進封裝技術的出現，打破了這種線性思維。

它告訴大眾，單點突破的微縮技術不再是提升效能的唯一解法。系統級的架構創新、光電元件的整合、以及不同材質的異質整合，正在接管摩爾定律停滯後的科技發展敘事。當然，這也與大眾對AI 換臉技術濫用危機等人工智慧應用背後的算力基礎建設產生了潛在的話語連結。人們開始意識到，驅動人工智慧引擎的，除了演算法裡的程式碼，還有被封裝在微小面積裡的複雜硬體物理。

知識焦慮與硬核科技的浪漫化

為什麼一羣非半導體從業人員的學生與年輕上班族，會願意花十五分鐘看完一篇晶片封裝深度報告？

這牽涉到當代社羣心理中的一種知識焦慮。科技發展的速度太快，從區塊鏈、元宇宙到生成式人工智慧，每一波浪潮都帶來全新的技術名詞。對於渴望在社交網路中保持資訊敏感度的年輕世代來說，看懂這些名詞背後的硬邏輯，是建立自我認同與話語權的方式。

先進封裝提供了一個完美的載體。它既有著極高的技術門檻，又與日常生活中頻繁使用的手機、電腦及各類智慧裝置密切相關。更重要的是，它具備一種硬核工業的極客浪漫。

看著動畫裡無數的微凸塊在加壓後與基板完美對齊融合，看著薄如蟬翼的矽中介層將數百億個電晶體的訊號精準引導，這本身就是一種極具衝擊力的視覺奇觀。科普創作者們抓住了這種工業美感，將原本枯燥的半導體製程，轉化為一場視覺與聽覺的盛宴。

在影音平臺的推波助瀾下，先進封裝被賦予了一種英雄主義的色彩。它是人類在物理極限邊緣的掙扎與突圍，是工程師用智慧對抗原子尺度障礙的史詩戰役。

當「先進封裝」成為一種顯學，我們看到的其實是大眾對底層技術的重新審視。在人工智慧的宏大敘事逐漸讓人感到麻木的當下，那些支撐算力的物理硬體，反而成為了最新的話題焦點。而在這些百萬播放的影片背後，下一個被年輕世代拆解與崇拜的硬核科技，又會是什麼？
